一、概述

智慧變電站輔助設備監控系統是根據國際和國家標準搭建的統一的變電站全景數據平臺，將消防監控、門禁監控、安全監控、環境監控、智能鎖控、在線智能聯動等各獨立輔助系統數據和功能整合起來，將安防、消防、環境等所有監控量在監控系統界面上進行一體化顯示和控制，對變電站各種設備的運行狀態及影響變電站安全運行的因素實現在線監測，實現信息共享和聯動控制。該系統專注于無人值守變電站，實現智能變電站全方位的遠程綜合監控管理。

智慧變電站輔助設備站端監控系統集成變電站在線監測、消防、安全防范、環境監測、SF6監測、照明控制、智能鎖控、巡檢機器人、視頻監控等子系統，實現輔助設備數據采集、運行監視、操作控制、對時、權限、配置、數據存儲、報表以及智能聯動管理，為變電站綜合監控提供輔助信息支撐。

     目前智慧變電站輔助設備站端監控系統站端系統已經通過了中國電科院入網檢測。

二、主、輔設備全面監控系統架構

1、監控系統架構圖

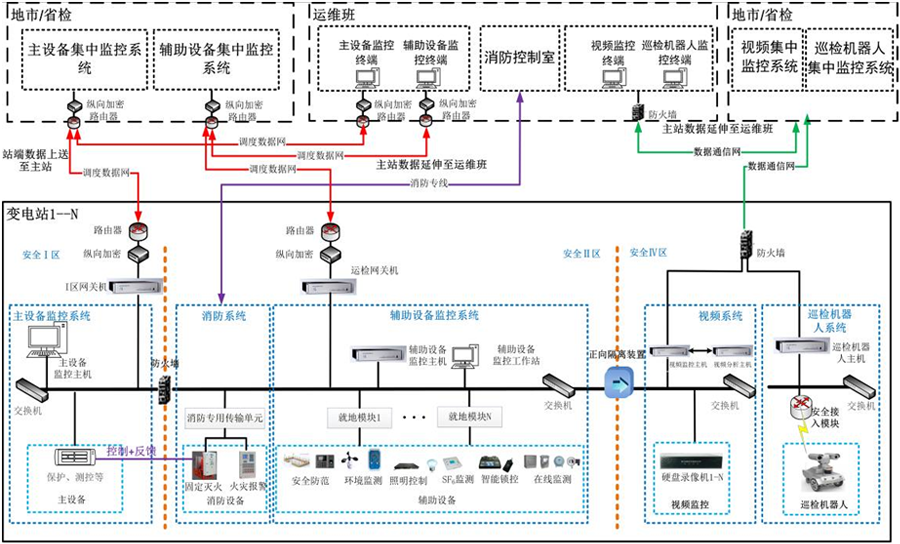

主、輔設備全面監控系統架構

2、系統功能

1)  輔助設備監控主機實現Ⅱ區輔助設備數據接入、運行監視、操作控制、智能聯動、權限管理、系統配置、存儲管理等功能；

2)  輔助設備監控系統工作站實現圖形界面規范化展示、運行監視及操作控制等人機交互功能；

3)  視頻監控主機實現Ⅳ區工業攝像機數據接入、操作控制、系統配置及轉發服務等功能；

4)  巡檢機器人主機實現Ⅳ區巡檢機器人設備數據接入、上傳、信令下發等功能；

5)  輔助設備運檢網關機實現Ⅱ區變電站輔助設備信息接收上傳、操作控制信息下發等功能；

6)  就地模塊負責在線監測、安全防范、環境監測、SF6 監測、照明控制等輔助設備數據接入處理，其中門禁以及各類在線監測采用專用就地模塊；

7)  就地模塊采用本地部署/區域集中部署，直接與輔助設備監控系統主機和輔助設備運檢網關機交互數據；

8)  智能鎖控直接與輔助設備監控系統主機和輔助設備運檢網關機交互數據；

9)  消防專用傳輸單元負責變電站火災報警、消防滅火等消防設備數據接入處理。

三、系統軟件架構

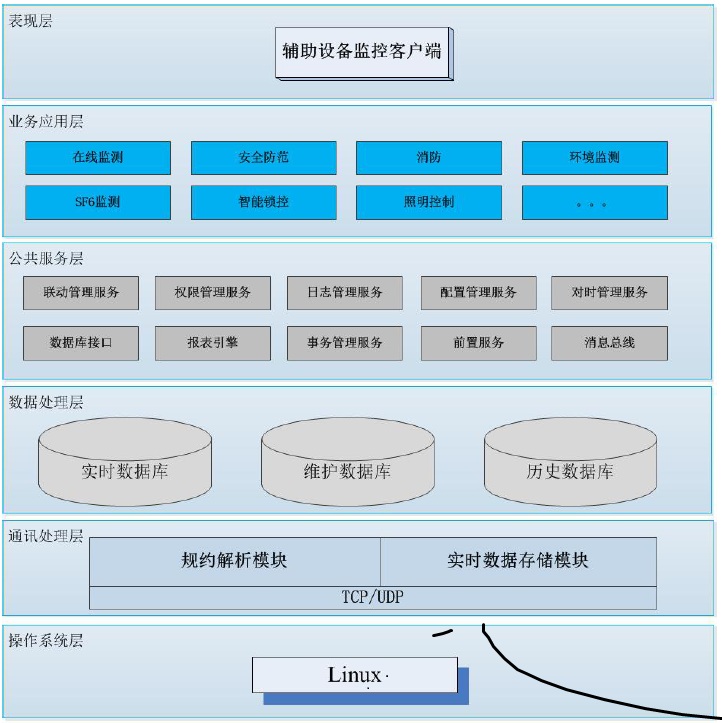

1、軟件架構圖

2、軟件架構功能

1)  硬件層：硬件層包含承載系統軟件運行、監視涉及的服務器主機、工作站等主要硬件設備。

2)  操作系統層：操作系統層包含輔助設備監控系統軟件部署涉及的服務器、工作站等主要設備的操作系統。操作系統層采用Linux操作系統。

3)  通訊處理層：通訊處理層負責將接收到的數據進行規約解析及實時數據存儲。

4)  數據處理層：數據處理層主要是各類存儲數據庫，包括實時數據庫、維護數據庫和歷史數據庫。

5)  公共服務層：公共服務層集成了事務管理、配置管理、日志管理、權限管理、聯動管理、對時管理、數據庫接口、報表引擎、前置服務、消息總線等相關模塊，用以支撐并完成各項業務應用層功能。

6)  業務應用層：業務應用層主要包括在線監測、消防、安全防范、環境監測、SF6監測、照明控制、智能鎖控等子系統業務的數據處理、運行監視、操作控制等應用，同時負責系統基本管理功能的應用。

7)  表現層：表現層主要負責系統人機交互，支持監視、操作、系統管理的用戶側應用，系統支持工作站客戶端訪問。
