一、背景及目標

1、建設背景

國家電網調度數據網是為電力調度生產服務的專用數據網絡，是實現各級調度中心之間及調度中心與廠站之間實時生產數據傳輸和交換的基礎設施。調度數據網具有實時性強、可靠性高的特點，其安全性直接關系到電力生產安全穩定運行。按照“統一調度、分級管理”的原則，調度數據網按照“統一規劃設計、統一技術體制、統一路由策略、統一組織實施”的方針，進行設計、建設、運行和管理。

2、建設目標

在電網技術以及調度業務快速發展的今天，傳統的以各業務系統服務的專線傳輸方式難以全面滿足調度業務發展的需要，也難以適應技術的發展，電網信息傳輸?shù)木W(wǎng)絡化趨勢已日益明顯，調度業務系統的信息傳輸和組織方式也將實現根本轉變。為適應電網發展的需要，滿足調度機構在正常運行和應急狀態下對信息的需求，同時為備調建設及新一代智能調度技術支持系統提供可靠的支撐，建設一個堅強的調度數據網，全面提高網絡可靠性及業務保障能力成為調度數據網發展的主要任務。

二、建設方案

1、電廠需求

電廠已按照國網相關要求部署了第一套調度數據網，實現了遠動、PMU、AGC等實時業務裝置及電量采集、故障錄波、功率預測等非實時業務裝置上傳至調控中心，現急需解決如下三個問題：

1. 電廠側按照調度并網規范要求建設第二套數據網，實現發電廠“雙網雙平面”的技術要求，以保證與調控中心業務傳輸?shù)目煽啃浴?/span>
2. 將電廠側現有調度數據網配置實現標準化，關閉路由器、交換機無用服務及端口，優化縱向加密策略及端口。
3. 解決電廠側現有調度數據網的設備間的網線及至業務系統裝置的網線混亂問題，減輕運維人員的工作壓力，提升工作效率。

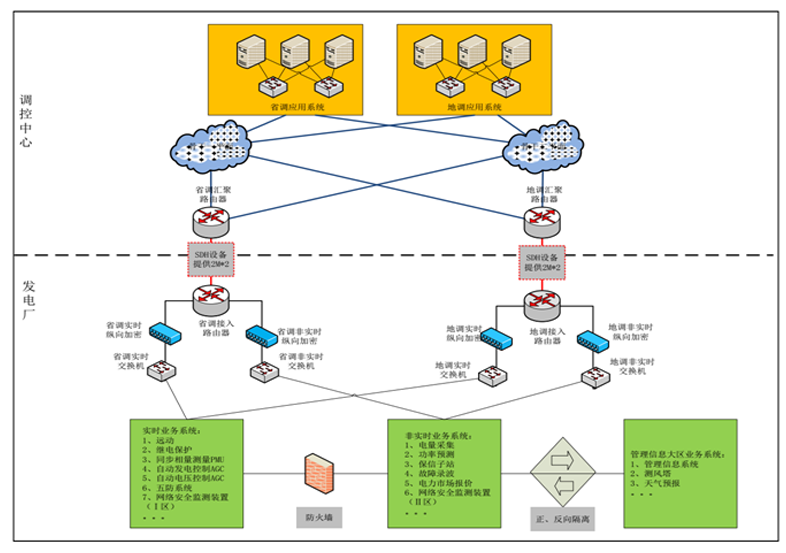

2、系統架構圖

3、系統設計說明

電力調度數據網接入系統負責各級調度直調廠站的接入，應實現雙級接入網覆蓋，主要包括以下兩部分組成：

1. 省調接入網由網調直調電廠所在省調區域節點和省調直調廠站組成；
2. 地調接入網由省調直調廠站所在地調區域節點和地調直調廠站組成；

針對電廠調度數據網的需求，提出如下設計方案：

1. 每個風電場建設1臺第二套接入網的路由器設備。路由器作為發電廠與調控中心通訊的承載設備，支撐著整套系統的網絡需求，保證網絡的可達性與穩定性。
2. 每個風電場建設2臺第二套接入網的縱向加密認證裝置?？v向加密作為安全設備，支撐著整套系統的網絡安全需求，應實現數據報文加/解密等功能，保證與調控中心網絡傳輸?shù)陌踩浴?/span>
3. 每個風電場建設2臺第二套接入網的交換機設備。交換機作為發電廠業務系統的接入設備，需滿足業務系統的網絡需求，保證網絡的可達性與穩定性。
4. 共部署4臺防火墻，實現安全區Ⅰ與安全區Ⅱ間及同一安全區間業務系統的數據通訊及訪問控制功能，滿足 “邏輯隔離”的要求。
5. 對發電廠現有調度數據網的路由器、交換機、縱向加密認證裝置的配置進行優化，滿足相關驗收標準，并對配置進行備份歸檔。對所涉及到的網線及其他線纜做標識，并對線纜進行規范化整理，滿足相關的施工工藝。

對發電廠提供遠方定期巡檢服務及遠方實時監視服務，在調度遠方對廠站遠動、電量等自動化信息的通道狀態、數據狀態進行定期巡視服務，并在調度遠方實時監視廠站告警信息，并可在調度內網監視平臺中對告警信息進行分析溯源。
2、系統架構圖
