一、項目建設目的及依據

為落實發改委14號令及國家能源局36號文有關電力監控系統安全防護要求，切實提升電力監控系統安全防護能力，2017年國調中心下發關于開展并網電廠電力監控系統涉網安全防護專項治理活動的通知。為確保風電場監控系統安全防護工作順利實施并達到相關的安全防護要求，對現有風電場監控系統開展技術方案設計工作。

為確保風電場安全技術防護工作的順利實施、滿足國家以及行業對電力生產工控系統的要求，在編寫本方案的過程中我們將依據以下目標開展安全防護技術方案的編制工作。

1、本方案將嚴格按照國家發改委14號令及國家能源局36號文的相關要求進行編寫。

2、本方案將對風電場監控系統邏輯結構、系統功能等進行全面的分析和描述，分析電力監控系統系統存在的安全隱患，對系統面臨的安全風險進行分析。

3、本方案所提出的安全防護措施將以防范黑客及惡意代碼等對電力監控系統的攻擊及侵害為基礎，以抵御集團式攻擊、防止電力監控系統的崩潰或癱瘓為目的。

4、本方案將依據《電力監控系統安全防護總體方案》，結合風電場的實際情況，建立結構清晰、安全措施明確、適度安全的安全防護技術方案。

5、本方案所提供的安全防護技術手段和措施將具有較高的成熟度，能在保障業務的穩健運行為基本前提下，滿足國家和行業安全防護的基本要求。

6、本方案將提出電力監控系統安全縱深防御的思想，從事前檢測和預警、事中防范和控制、事后審計和追查等方面提供一個整體的解決方案。

7、本方案將結合風電場在安全方面的安全風險嚴重程度，提出安全建設規劃。

二、總體概述

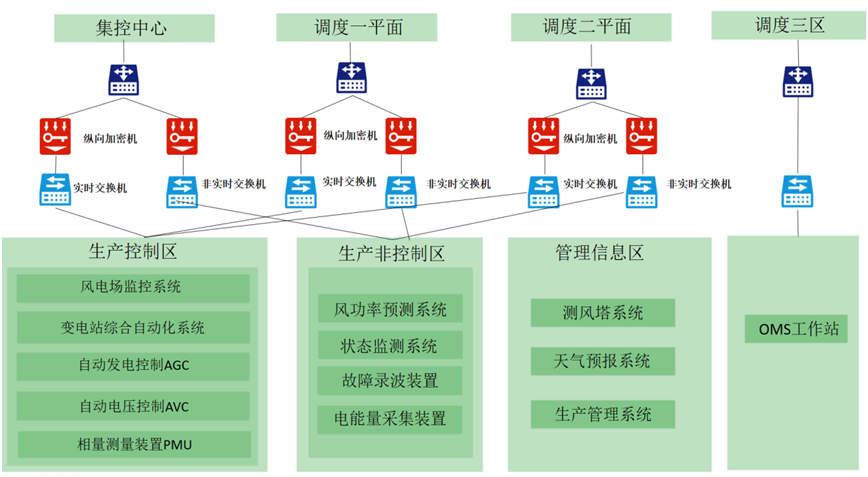

1、系統架構圖

    風電場按照國能安全文件的要求進行安全分區，將電站網絡分為生產控制大區和管理信息大區，其中生產控制大區又根據控制實時性劃分為控制區（俗稱安全Ⅰ區）和非控制區（俗稱安全Ⅱ區），生產控制大區與管理信息大區為物理隔離狀態。生產控制大區與調度一平面、二平面控制大區采用縱向加密認證裝置實現了縱向認證加密；控制區與非控制區進行邏輯隔離，分別接入第一套數據網和第二套數據網。同時，將電力監控系統中的風電場監控系統、綜合自動化系統、自動發電控制功能AGC、自動電壓控制功能AVC、相量測量裝置PMU放置在控制區中，將功率預測系統、狀態監測系統、故障錄波、電能量采集裝置放置在非控制中，管理信息大區和OMS工作站單獨組網。

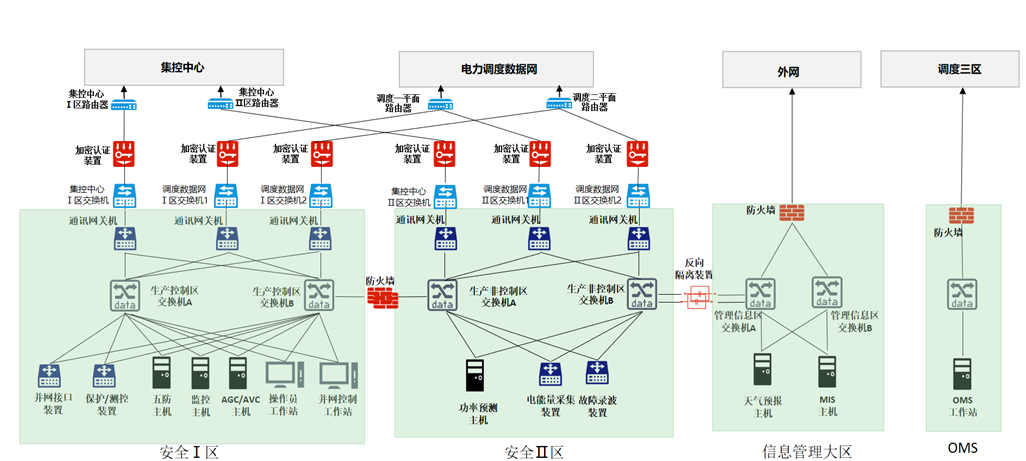

 1、系統總體網絡結構圖

    從風電場總體網絡結構圖中可以看出，風電場監控系統通過兩臺集控通訊機，經過集控交換機、集控加密裝置分別至風電場集控中心Ⅰ區和Ⅱ區。調度一平面、二平面鏈路分為實時子網和非實時子網，風電場監控系統中的控制區系統通過四臺通訊主機、經過生產實時交換機、實時加密裝置上聯至調度一平面以及二平面。非控制區系統通過生產非實時交換機、非實時加密機上聯至調度一平面以及二平面。信息管理大區接入互聯網，用于員工訪問互聯網和采集天氣預報信息。OMS工作站用于訪問調度OMS系統提交工作票申請。
